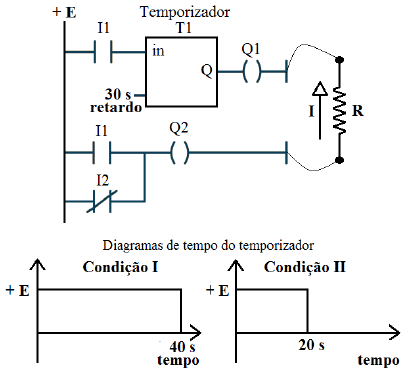

A figura a seguir apresenta um circuito com funções combinadas em Ladder e os diagramas de tempo do temporizador para as condições I e II.



Imagem associada para resolução da questão



O sinal que comanda o temporizador inicia-se no mesmo tempo em que a fonte +E é ligada.


Dessa forma, a energia elétrica dissipada na resistência R durante 1 minuto, considerando as condições I e II do temporizador são, respectivamente, iguais a:

  1. A60.R.I² e 30.R.I²
  2. B60.R.I² e 20.R.I²
  3. C30.R.I² e 60.R.I²
  4. D20.R.I² e 60.R.I²
  5. E60.R.I² e 60.R.I²
Revelar gabarito e comentário

GabaritoA — 60.R.I² e 30.R.I²
