Questão de Engenharia Mecânica — Máquinas de Fluxo e Instalações Hidráulicas — FGV 2018

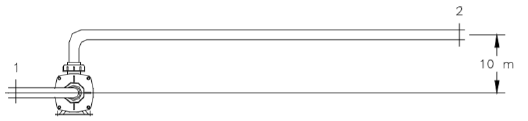

A figura a seguir ilustra, esquematicamente, uma instalação hidráulica para elevar água da posição 1 para a posição 2. Na posição 1, a tubulação tem área útil de 0,005 m^2 e a vazão e pressão na tubulação valem, respectivamente, 36 m^3/h e 1,0 kgf/cm^2.. Já na posição 2, a vazão é a mesma da posição 1, mas a tubulação tem área útil de 0,001 m^2 e a pressão é de 32,5 kgf/cm^2. Sabe-se, ainda, que a perda de carga ao longo da tubulação é de 2,0 mca e deve-se considerar a aceleração da gravidade igual a 10 m/s^2. A altura manométrica total da bomba é de

1. A327,8 mca.
2. B329,8 mca.
3. C331,8 mca.
4. D350,2 mca.
5. E352,2 mca.
