Questão de Engenharia Mecânica — Máquinas de Fluxo e Instalações Hidráulicas — FGV 2018

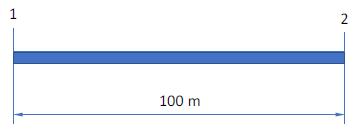

A figura a seguir apresenta uma tubulação horizontal que transporta água da seção 1 para a seção 2. Essa tubulação possui área interna transversal igual a 0,1 m2. Sabe-se, ainda, que a vazão e a pressão na seção 1 dessa tubulação valem, respectivamente, 720 m3/h e 1,0 kgf/cm2 e a perda de carga ao longo da tubulação é de 0,001 mca/m. Desse modo, admitindo que a aceleração da gravidade vale 10,0 m/s2, a altura manométrica total na seção 2 vale:

1. A9,900 mca
2. B9,950 mca
3. C10,000 mca
4. D10,100 mca
5. E10,150 mca
