Questão de Engenharia Ambiental e Sanitária — Recursos hídricos — FGV 2018

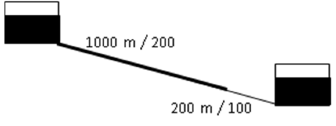

A figura mostra o conjunto de duas tubulações em série ligando dois reservatórios. O primeiro trecho tem 1000m com diâmetro de 200mm e o segundo trecho tem 200m com tubulação de 100 mm.

Fórmula Universal: ΔH é a perda de carga; f é o fator de atrito; Q é a vazão; D é o diâmetro e L o comprimento.

ΔH = J.L = 0,0827 f { \large Q^2 \over D^5} .L

Uma única tubulação com diâmetro de 200 mm equivalente ao conjunto em série teria comprimento de
