Questão de Engenharia Cartográfica — Topografia e Levantamentos Topográficos — FGV 2018

Engenharia CartográficaTopografia e Levantamentos Topográficos
Código
fg147754
Banca
FGV
Órgão
COMPESA
Ano
2018
Cargo
Ass SG ( )

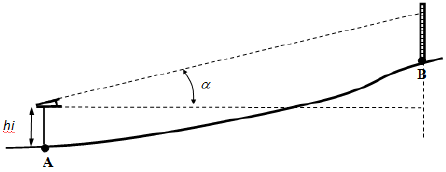

A figura a seguir mostra o esquema de medição de distâncias, utilizando levantamento trigonométrico.



Imagem associada para resolução da questão



Suponha que as cotas C_A e C_B dos pontos A e B são conhecidas, além da altura hi do instrumento, a leitura central L na mira e o ângulo de visada \alpha.


Neste caso, a distância horizontal entre os pontos A e B é dada pela seguinte expressão:

  1. A(C_B - C_A - hi + L) / tg(\alpha)
  2. B(C_B - C_A + hi + L) . tg(\alpha)
  3. C(C_B - C_A - hi + L) . sen(\alpha)
  4. D(C_B - C_A + hi - L) . cos(\alpha)
  5. E(C_B - C_A + hi - L) / sen(\alpha)
Revelar gabarito e comentário

GabaritoA — (C_B - C_A - hi + L) / tg(\alpha)
