Questão de Engenharia Civil — Vigas — FGV 2019

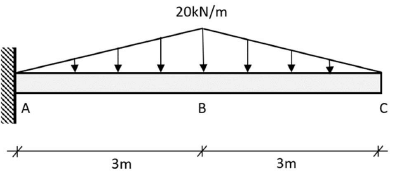

A partir da observação da viga engastada e livre apresentada a seguir, submetida a um carregamento triangular, responda a próxima questão. Considerando como positivo o momento fletor que é associado a tensões normais de tração no bordo inferior, os valores dos momentos fletores no engaste A e na seção transversal do ponto B são iguais, respectivamente, a

1. A-180 m ⋅kN e -30 m ⋅kN
2. B-120 m ⋅kN e +30 m ⋅kN
3. C-120 m ⋅kN e -60 m ⋅kN
4. D+120 m ⋅kN e +60 m ⋅kN
5. E+180 m ⋅kN e -30 m ⋅kN
