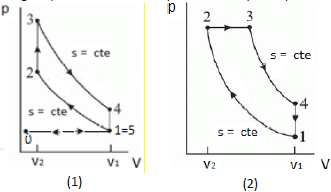

As figuras a seguir apresentam os diagramas p (pressão) vs. V (volume) de dois ciclos termodinâmicos ideais compostos por alguns processos com entropia constante (s = cte). Essas figuras são, respectivamente, representações dos ciclos:
- AStirling e Otto;
- BStirling e Diesel;
- COtto e Stirling;
- DOtto e Diesel;
- EDiesel e Otto.
