Questão de Engenharia Mecânica — Eletrotécnica e Eletrônica Básica — FGV 2021

Engenharia MecânicaEletrotécnica e Eletrônica Básica
Código
fg149745
Banca
FGV
Órgão
PC RJ
Ano
2021
Cargo
Per Crim ( )

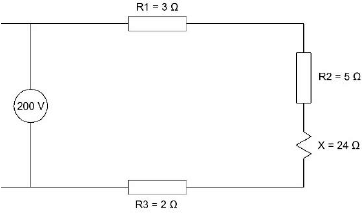

A idealização do circuito de um motor elétrico é apresentada na figura a seguir. Nela, há três resistências (R1, R2 e R3) e representa-se, também, a indutância X. A corrente nesse circuito vale, aproximadamente:Imagem associada para resolução da questão
  1. A5,9 A;
  2. B7,7 A;
  3. C8,3 A;
  4. D11,7 A;
  5. E20,0 A.
Revelar gabarito e comentário

GabaritoB — 7,7 A;
