Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — FGV 2022

Engenharia ElétricaLeis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos
Código
fg151555
Banca
FGV
Órgão
TRT 13
Ano
2022
Cargo
AJ TRT13

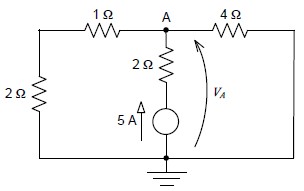

O circuito a seguir é composto por uma fonte de corrente ideal e uma associação mista de resistores.



Imagem associada para resolução da questão



A diferença de potencial VA indicada no circuito, em V, é

  1. A−607\frac{-60}{7}
  2. B-10
  3. C607\frac{60}{7}
  4. D10
  5. E807\frac{80}{7}
Revelar gabarito e comentário

GabaritoC — \frac{60}{7}

Link permanente: /questoes/fg151555
