Questão de Engenharia Elétrica — Dimensionamento de Condutores Elétricos — FGV 2022

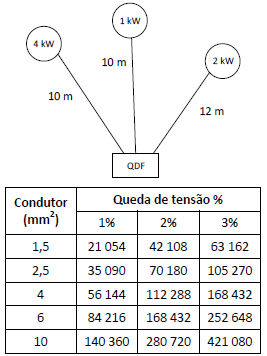

A figura a seguir mostra o esquemático de um parque fabril, composto por 3 máquinas instaladas em um mesmo circuito, (220V a dois condutores), com suas respectivas potências e distâncias do quadro de distribuição de força (QDF). Adotando uma queda de tensão de 2%, dimensione, pelo critério da queda de tensão, a seção mínima do condutor do circuito, em mm2, é

1. A1,5.
2. B2,5.
3. C4,0.
4. D6,0.
5. E10,0.
