Questão de Engenharia Elétrica — Máquinas de Corrente Contínua — FGV 2022

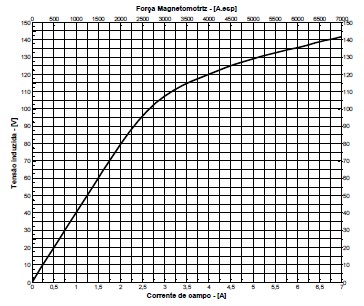

O gráfico a seguir mostra a curva de magnetização de um gerador de corrente contínua com excitação independente, levantada a 1800 rpm.   Dados:   \bullet tensão de campo: 200 V. Ω   \bullet resistência total do circuito de campo: 40 Ω   \bullet resistência total da armadura: 0,1 Ω.   Sabendo que o gerador alimenta uma carga de 50 A e é acionado a 1600, sua tensão terminal, em V, é, aproximadamente,

1. A103.
2. B108.
3. C125.
4. D130.
5. E151.
