Questão de Engenharia Elétrica — Amplificadores Operacionais, Diferenciais e de Potência — FGV 2022

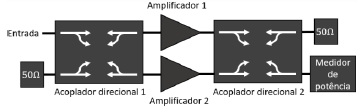

Deseja-se medir a potência de saída de um amplificador balanceado utilizando-se um medidor de potência. O amplificador balanceado abaixo é composto de acopladores direcionais de 3 dB, dois amplificadores idênticos com ganho de 30 dB, e impedâncias de 50 Ω. O sistema é baseado em 50 Ω, o sinal na porta de entrada possui frequência de 4 GHz e potência média de 500 μW. Considerar log102=0,3. A leitura da potência média no medidor de potência será

1. A24 dBm.
2. B27 dBm.
3. C30 dNB.
4. D$24 dB\mu.$
5. E$27 dB\mu.$
