Questão de Engenharia Elétrica — Portas Lógicas Básicas, Famílias Lógicas e Circuitos Integrados — FGV 2022

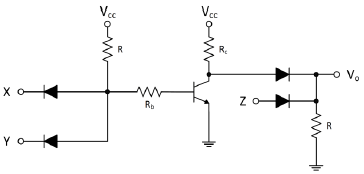

Considerando a implementação de circuitos lógicos com resistores, diodos e transistores, a equação a booleana implementada pelo circuito acima é

1. AV_o=(X+Y).Z
2. B$V_o=(\bar{X}+\bar{Y}).\bar{Z}$
3. CV_o=(X.Y)+Z
4. D$V_o=\overline{(X+Y)}+Z$
5. E$V_o=\overline{(X.Y)}+Z$
