Questão de Engenharia Elétrica — Contadores e Registradores — FGV 2022

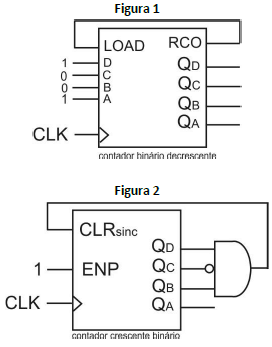

Considere os circuitos acima, construídos a partir de contadores. No circuito da Figura 1, um contador binário conta de forma decrescente até que o sinal de ripple acione o carregamento síncrono, reiniciando a contagem. Já no circuito da Figura 2, um contador binário conta de forma crescente até o sinal de clear síncrono seja acionado, reiniciando a contagem. Os números de estados da sequência de contagem nos circuitos da esquerda e da direita são, respectivamente,
