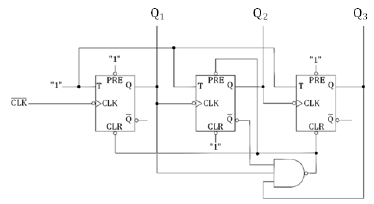

O circuito abaixo é um contador crescente assíncrono, composto por flips-flops T, com clear e preset assíncronos. A indicação “1”, na figura, indica o nível de tensão especificado para o nível lógico “1” (verdade).
Esse contador possui a seguinte quantidade de estados estáveis:
- A3.
- B4.
- C5.
- D6.
- E7.
