Questão de Engenharia Elétrica — Conversores Analógicos Digitais (AD) e Digitais Analógicos (DAC) — FGV 2022
Engenharia ElétricaConversores Analógicos Digitais (AD) e Digitais Analógicos (DAC)
- Código
- fg151652
- Banca
- FGV
- Órgão
- PCA AP
- Ano
- 2022
- Cargo
- Per Cri ( )

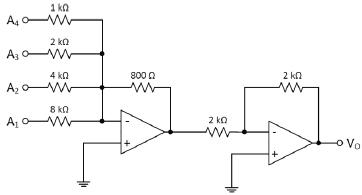

O circuito a seguir é um conversor digital-analógico de 4 bits, com a entrada sendo a palavra digital A4A3A2A1 e a saída o sinal Vo. Os bits 1 da palavra digital são traduzidos com o nível de tensão 5 Volts, enquanto os bits 0 são traduzidos como 0 Volts. Nesse circuito, a conversão da entrada digital 1011 é
- A-6,5 V.
- B-5,5 V.
- C5,5 V.
- D6,5 V.
- E7,5 V.
