Questão de Engenharia Elétrica — Outros Sistemas Digitais — FGV 2022

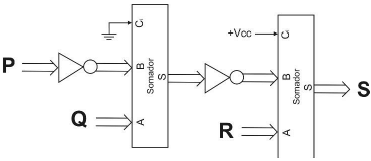

A saída S do circuito da figura, composto por somadores e inversores, em função dos números de entrada P, Q e R é

1. AP + R – Q – 1
2. BQ + R – P – 1
3. CQ + R – P + 1
4. DP + R – Q + 1
5. EP + R – Q
