Questão de Engenharia Elétrica — Diagrama de Blocos e Funções de Transferência — FGV 2022

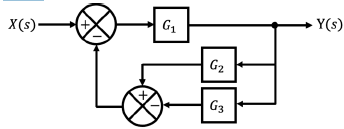

Um sistema linear invariante no tempo possui entrada X(s), saída Y(s) e pode ser representado pelo diagrama de blocos abaixo. A função de transferência {\large{Y(s) \over X(s)}} do sistema é igual a

1. A{\large{1+G_1G_2-G_1G_3\over G_1}}
2. B{\large{G_1 \over 1-G_1G_2+G_1G_3}}
3. C{\large{1 \over G_1-G_2+G_3}}
4. D{\large{G_1 \over G_2-G_3}}
5. E{\large{G_1 \over 1+G_1 G_2-G_1 G_3}}
