Questão de Engenharia Mecânica — Termodinâmica — FGV 2022

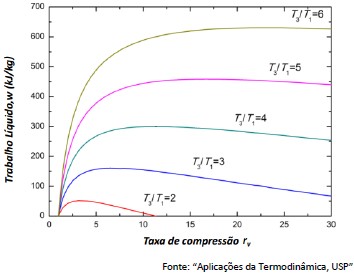

O gráfico a seguir mostra como varia o trabalho líquido referente ao ciclo termodinâmico de um sistema turbina-compressor, em função da taxa de compressão rv:, onde T3 e T1 correspondem à máxima e mínima temperatura do ciclo, respectivamente.   Considerando a situação em que T3= 240ºC e T1= 80ºC, o máximo valor de trabalho líquido ocorrerá para uma taxa de compressão em torno de

1. A4.
2. B7.
3. C9.
4. D14.
5. E18.
