Questão de Física — Circuitos com Várias Malhas. Ponte de Wheatstone. Regras de Kirchhoff. — FGV 2022
FísicaCircuitos com Várias Malhas. Ponte de Wheatstone. Regras de Kirchhoff.
- Código
- fg152658
- Banca
- FGV
- Órgão
- CBM AM
- Ano
- 2022
- Cargo
- 2º Ten ( )

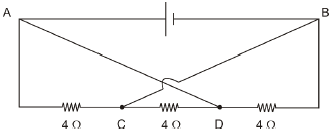

No circuito esquematizado na figura, a fonte de tensão mantém entre os pontos A e B uma diferença de potencial constante e igual a 12 V. Cada um dos resistores tem uma resistência de 4 \Omega e os fios que ligam o ponto A ao ponto D e o ponto C ao ponto B são ideais (de resistência nula). A intensidade da corrente que percorre o resistor de 4 \Omega entre os pontos C e D é de
- A3 A.
- B4 A.
- C6 A.
- D9 A.
- E12 A.
