Questão de Física — Circuitos com Várias Malhas. Ponte de Wheatstone. Regras de Kirchhoff. — FGV 2022

FísicaCircuitos com Várias Malhas. Ponte de Wheatstone. Regras de Kirchhoff.
Código
fg152665
Banca
FGV
Órgão
PCA AP
Ano
2022
Cargo
Papis ( )

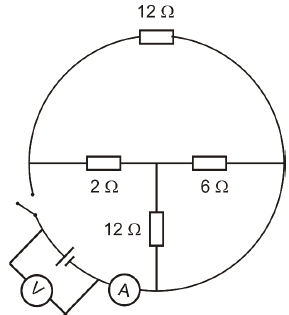

No circuito esquematizado pela figura, o voltímetro ideal indica 12 V. Quando a chave C é fechada, o voltímetro continua indicando 12 V; já o amperímetro ideal indicaImagem associada para resolução da questão
  1. A2 A.
  2. B3 A.
  3. C4 A.
  4. D5 A.
  5. E6 A.
Revelar gabarito e comentário

GabaritoB — 3 A.

Link permanente: /questoes/fg152665
