Questão de Engenharia Civil — Mecânica dos Fluidos (Hidroestática, Hidrodinâmica, Regime de Escoamento) — FGV 2026

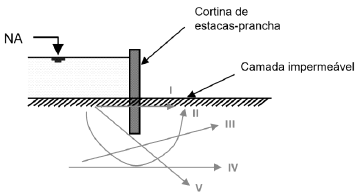

A figura a seguir mostra, no elemento hachurado em cinza, uma cortina de estacas pranchas cravadas em um terreno arenoso, situado à esquerda dessa cortina.   Entre as setas mostradas na figura, a que melhor representa a linha de escoamento da água em função da presença dessa cortina é a

1. AI.
2. BII.
3. CIII.
4. DIV.
5. EV.
