Questão de Engenharia Civil — Vigas — FGV 2026

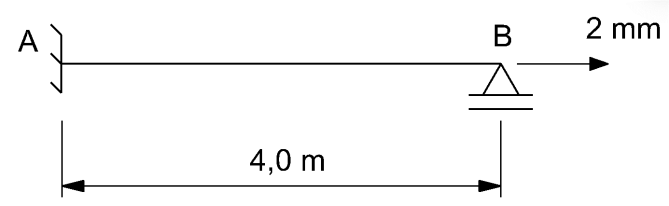

A viga apresentada na figura a seguir tem uma de suas extremidades engastada (A) e a outra simplesmente apoiada em um rolete (B). A viga é constituída por aço carbono com módulo de Young de 200 GPa e possui seção transversal quadrada de lado de 10 cm.   Considerando que o apoio B é deslocado horizontalmente de 2 mm, a máxima tensão cisalhante no material, associada ao estado uniaxial de tensão, desprezando efeitos de extremidade, vale

1. A25 MPa.
2. B50 MPa.
3. C75 MPa.
4. D100 MPa.
5. E150 MPa.
