Questão de Engenharia Civil — Obras de Contenção, Escavação e Estabilização (Muro de Arrimo, Cortinas) — FGV 2026

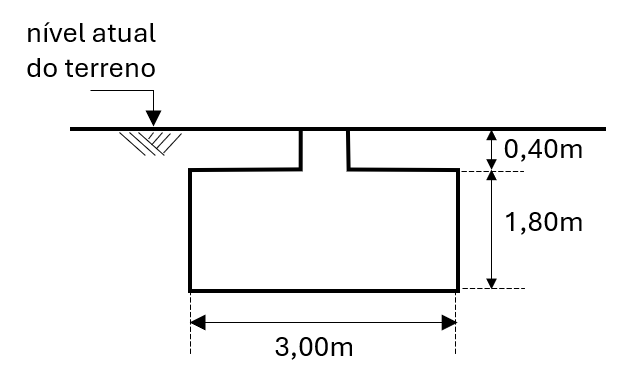

A figura a seguir ilustra o corte transversal do projeto de um bloco de fundação com 4 m de comprimento, e indica também sua posição em relação ao nível atual do terreno.

Para a execução adequada da base de concreto magro e da armadura para esse bloco, o serviço de escavação tem as seguintes especificações:

• Folga lateral para a extremidade do bloco, em todas as dimensões: 50 cm;
• Folga entre o fundo do bloco e o fundo da escavação: 20cm.

Sabendo-se que a escavação deve resultar em um prisma com seção retangular, quando visto em planta, o volume de terra a ser escavado, em m³, é de
