Engenharia ElétricaCircuitos Conversores (CC-CC)

Código: fg156518
Banca: FGV
Órgão: AMAZUL
Ano: 2026

Cargo: EDTND ( )

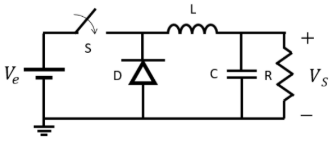

No conversor CC-CC a seguir a chave S representa o chaveamento periódico de um transistor IGBT ou MOSFET cuja razão entre o tempo em que a chave permanece ligada (t_on) e o período total de comutação (T) é denominada ciclo de trabalho.

Parâmetro	Valor
V_e	220V
C	240µF
R	2\Omega
$f =\frac 1 T$	2500Hz
t_on	0,3ms

O conversor opera no modo de corrente contínua (Continuous current mode - CCM) e todos os componentes são ideais. Assuma que a corrente no indutor aumenta linearmente durante o período em que a chave S está ligada (t_on), e diminui linearmente quando a chave está desligada.

O valor do indutor L, em μH, para que a variação máxima da corrente seja igual a 40A, é aproximadamente igual a

A50.
B130.
C400.
D1200.
E1500.
