Questão de Engenharia Elétrica — Diodos (Retificador, Zener, Schottky, LED) — FGV 2026

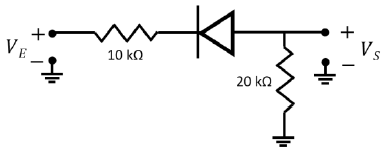

Um perito está investigando o comportamento de um circuito retificador que contém dois resistores e um diodo. O sinal de entrada é dado por: V_E = 5 $\text{ sen}$$2000\pi t$ $\text{ [V]}$. Utilizando um osciloscópio, o perito conseguiu medir a amplitude da tensão V_S no resistor de 20 kΩ.   Assinale a opção que apresenta o gráfico que melhor representa o valor da tensão V_S em função do tempo.

1. A
2. B
3. C
4. D
5. E
