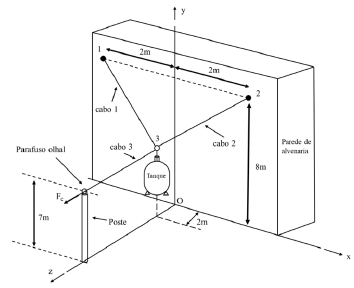

Um fabricante de tanques para armazenamento de água potável precisou contratar uma empresa para içar, temporariamente, um tanque de massa igual a 100 kg. A empresa de içamento rapidamente fez marcações dimensionais dentro de um sistema de coordenada em relação à posição do tanque, conforme mostrado na figura a seguir. Foram colocados pontos de fixação na parede de alvenaria que estava próxima ao tanque e foi instalado um poste com olhal, por onde o cabo responsável em suspender o tanque irá passar (cabo 3). O supervisor da montagem, ao finalizar o seu serviço, solicitou que o engenheiro responsável determinasse as forças nos cabos 1 e 2, e a força Fc, responsável por suspender o tanque. De acordo com a situação proposta, assinale a opção que mostra os valores corretos calculados pelo engenheiro para as forças nos cabos 1 e 2, e para a força Fc presente no cabo 3, responsável por suspender o tanque, considerando a aceleração da gravidade, g = 9.8 m/s2.
- AA Força Fc corresponde a 1050 N e as forças nos cabos 1 e 2 são iguais a 1348 N, em cada um.
- BA Força Fc corresponde a 1940 N e as forças nos cabos 1 e 2 são iguais a 1470 N, em cada um.
- CA Força Fc é igual às forças presentes nos cabos 1 e 2, correspondendo o valor de 2244 N, em cada cabo.
- DA Força Fc corresponde a 2040 N e as forças nos cabos 1 e 2 são iguais, tendo um valor de 1960 N, cada um.
- EA Força Fc é diferente das forças dos cabos 1 e 2. A força Fc é igual a 1475 N e as forças nos cabos 1 e 2 são de 1050 N, em cada um.
