Engenharia Mecânica · FGV · 2026 | Questão sqc-fg156860

Engenharia MecânicaMecânica dos Fluidos

Código: fg156860
Banca: FGV
Órgão: PC PI
Ano: 2026

Cargo: Per OC ( )

Com a finalidade de medir a força horizontal provocada por um jato de água, foi construído um sistema de medição de força e instalado em uma parede rígida. O sistema de medição é composto por uma placa rígida, um dinamômetro digital montado em dois eixos de mesmo comprimento e de seção circular, posicionado e ligado entre a placa rígida e a placa de fixação. O sistema de medição se mantém rígido, sem nenhum tipo de inclinação. Um bocal está alinhado ao sistema de medição numa distância L. No teste realizado se manteve o jato de água constante e alinhado ao centro geométrico da placa rígida, como mostra a linha de centro da figura. O diâmetro do jato é igual ao diâmetro do bocal (d). O jato de água incidiu normal à placa rígida com velocidade Vj (m/s). Ao atingir a placa rígida, o jato de água se dividiu em parte iguais para cima e para baixo. No teste, o dinamômetro registrou uma força de 100 N na direção horizontal, coordenada x. Considerando as informações apresentadas, assinale a opção que corresponde ao valor do diâmetro do bocal (d) em função da velocidade do jato (Vj) e da força (F) registrada no dinamômetro e massa específica da água (ρ). Imagem associada para resolução da questão

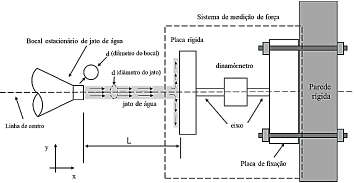

Imagem associada para resolução da questão

A $\begin{pmatrix}\dfrac{2}{3.V_j} \end{pmatrix}$ $\begin{pmatrix}\sqrt{\dfrac{130}{ρ.π}} \end{pmatrix}$
B $\begin{pmatrix} 2.V_j \end{pmatrix}$ $\begin{pmatrix}\sqrt{130.πρ}\end{pmatrix}$
C $\begin{pmatrix}\dfrac{2}{V_j} \end{pmatrix}$ $\begin{pmatrix}\sqrt{\dfrac{100}{ρ.π}}\end{pmatrix}$
D $\begin{pmatrix}\dfrac{2}{V_j} \end{pmatrix}$ $\begin{pmatrix}\sqrt{\dfrac{100.ρ}{3.π}}\end{pmatrix}$
E $\begin{pmatrix}\dfrac{2}{ρ.V_j} \end{pmatrix}$ $\begin{pmatrix}\sqrt{\dfrac{100.π}{3}}\end{pmatrix}$

Questão de Engenharia Mecânica — Mecânica dos Fluidos — FGV 2026
