Questão de Redes de Computadores — Outros Assuntos e Questões Variadas de Redes — FGV 2026

VLANs e comunicação entre redes: o papel do roteador

Gabarito: letra E — as três afirmativas estão corretas. Em uma arquitetura router-on-a-stick, o roteador é indispensável para interligar VLANs distintas (I), o enlace entre o switch e o roteador deve ser configurado como trunk para transportar os quadros de todas as VLANs (II), e PCs na mesma VLAN, mesmo em switches diferentes, comunicam-se diretamente na camada 2, sem intervenção do roteador (III).

O conceito central aqui é a VLAN (Virtual Local Area Network) — uma rede lógica criada dentro de um ou mais switches físicos, que segmenta o domínio de broadcast e isola o tráfego entre grupos de dispositivos. Dispositivos em VLANs diferentes, mesmo conectados ao mesmo switch, não se enxergam na camada 2: cada VLAN é um domínio de broadcast separado, e os quadros Ethernet de uma VLAN não são encaminhados para as portas de outra. Por isso, para que um PC da VLAN 10 converse com um PC da VLAN 20, é necessário um equipamento de camada 3 (o roteador, ou um switch L3) que faça o roteamento entre as sub-redes IP associadas a cada VLAN.

A arquitetura router-on-a-stick resolve exatamente esse problema com um único roteador e uma única interface física: essa interface é dividida em subinterfaces lógicas, uma para cada VLAN, cada uma com seu endereço IP (geralmente o gateway da respectiva sub-rede). O enlace entre o switch e o roteador precisa ser um trunk (porta tagged), pois ele deve transportar quadros de todas as VLANs simultaneamente — cada quadro carrega uma tag 802.1Q identificando a VLAN de origem. Sem o trunk, o enlace só carregaria uma VLAN, e o roteador não conseguiria rotear entre as demais.

Já a comunicação entre PCs da mesma VLAN em switches diferentes não exige roteamento: como ambos pertencem ao mesmo domínio de broadcast e à mesma sub-rede IP, o switch de origem encaminha o quadro diretamente pelo enlace trunk (que também transporta essa VLAN) até o switch de destino, que o entrega à porta do PC. O roteador só entra em cena quando a comunicação cruza os limites de uma VLAN — ou seja, entre VLANs diferentes.

A pegadinha que a banca explora aqui é justamente a confusão entre comunicação intra-VLAN (mesma VLAN, camada 2, sem roteador) e comunicação inter-VLAN (VLANs diferentes, camada 3, com roteador). Guarde essa fronteira: é exatamente nela que as afirmativas se dividem.

Item I — ✅ Correto

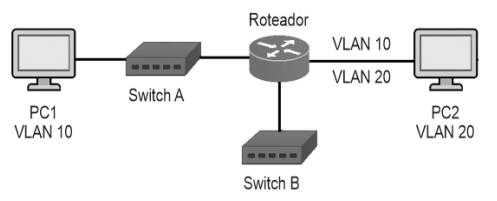

O roteador é necessário para permitir comunicação entre PC1 (VLAN 10) e PC2 (VLAN 20), pois são VLANs distintas, ou seja, domínios de broadcast e sub-redes IP diferentes. O switch, operando na camada 2, não encaminha quadros entre VLANs — ele isola o tráfego. A comunicação inter-VLAN exige roteamento na camada 3, função do roteador (ou de um switch L3).

Item II — ✅ Correto

O enlace entre o Switch A e o Roteador deve ser configurado como trunk (porta tagged), pois ele precisa transportar quadros de todas as VLANs (10 e 20) simultaneamente. Em uma porta access (untagged), apenas uma VLAN trafega, o que inviabilizaria o roteamento entre as duas VLANs pelo roteador. O trunk usa o padrão IEEE 802.1Q, que adiciona uma tag de 4 bytes ao quadro Ethernet para identificar a VLAN.

Item III — ✅ Correto

PCs na mesma VLAN, mesmo em switches diferentes, comunicam-se diretamente na camada 2, sem intervenção do roteador. Como pertencem ao mesmo domínio de broadcast e à mesma sub-rede IP, o switch de origem encaminha o quadro pelo enlace trunk (que também transporta essa VLAN) até o switch de destino, que o entrega à porta do PC. O roteador só é necessário para comunicação entre VLANs diferentes.

Conclusão: corretos os itens I, II e III → portanto, a alternativa é a letra E.

Gabarito: letra E
