Questão de Arquitetura — Representação e Técnicas de Desenho — FGV 2026
ArquiteturaRepresentação e Técnicas de Desenho
- Código
- fg157235
- Banca
- FGV
- Órgão
- ALERO
- Ano
- 2026
- Cargo
- Ana Leg ( )
O desenho arquitetônico se baseia em convenções para a projeção do que se pretende como a futura edificação, que tanto pode ser representada por projeções paralelas e cônicas ou pela mistura desses dois tipos. No que diz respeito às convenções de representação paralela, a hierarquia de traços é usada para dar informações sobre o que é desenhado.

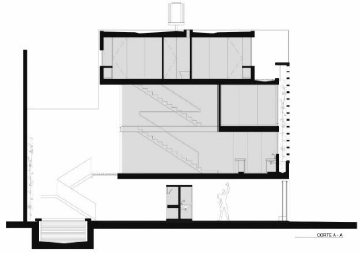

A respeito do tema, avalie a imagem a seguir.
Residência FL / Berzero Jaros - https://www.archdaily.com.br/br/929769/residencia
-fl-berzero-jaros?ad_source=myad_bookmarks&ad_medium=bookmark-open
Na imagem, as linhas grossas e as linhas finas representam, respectivamente,
- Ao uso do concreto armado e os componentes construídos com madeira.
- Bo que será construído na primeira fase e o que será construído em diferentes etapas futuras, sem ainda indicar distinção.
- Celementos em vista e elementos cortados.
- Dplanos que são cortados, como paredes, vigas e lajes e elementos que estão em vista ou são cortados, sendo, entretanto, constituídos de materiais leves.
- Euma estrutura pré-existente e elementos estruturais novos.
