Questão de Engenharia Elétrica — Medidas Elétricas (Instrumentos de Medida; Técnicas de Medição) — FGV 2023

Engenharia ElétricaMedidas Elétricas (Instrumentos de Medida; Técnicas de Medição)
Código
fg159156
Banca
FGV
Órgão
BBTS
Ano
2023
Cargo
Tec ( )

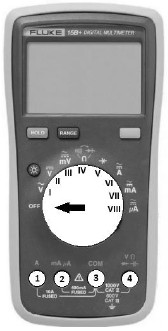

Considere o seguinte multímetro, cuja chave seletora permite escolher a função de medição do equipamento (funções I até VIII), além de possuir quatro terminais (terminais 1 até 4) para conexão do par de pontas de prova.



Imagem associada para resolução da questão

Adaptado de FLUKE.COM



Considerando que esse multímetro será utilizado para verificar o nível de tensão de uma tomada monofásica 127V, as duas pontas de prova e a chave seletora devem estar, respectivamente, nas posições

  1. A2 e 3 / VI.
  2. B3 e 4 / I.
  3. C1 e 3 / VI.
  4. D3 e 4 / III.
  5. E1 e 4 / II.
Revelar gabarito e comentário

GabaritoB — 3 e 4 / I.
