Questão de Engenharia Mecânica — Refrigeração e Climatização — FGV 2023

Engenharia MecânicaRefrigeração e Climatização
Código
fg159173
Banca
FGV
Órgão
DPE RS
Ano
2023
Cargo
Ana ( )

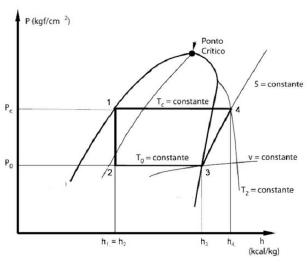

A figura a seguir apresenta o diagrama pressão x entalpia de um ciclo ideal de refrigeração por compressão.

Imagem associada para resolução da questão

Sobre esse ciclo, é correto afirmar que:

  1. Ana passagem de 1 para 2, o líquido passa pelo evaporador e se vaporiza;
  2. Bna passagem de 2 para 3, o líquido passa pelo dispositivo de expansão, havendo um aumento da entalpia do sistema;
  3. Cna passagem de 2 para 3, há mudança do estado de vapor para líquido;
  4. Dna passagem de 3 para 4, o vapor é sugado pelo compressor, aumentando sua pressão e temperatura;
  5. Ena passagem de 4 para 1, o refrigerante segue para o compressor com redução da sua entalpia.
Revelar gabarito e comentário

GabaritoD — na passagem de 3 para 4, o vapor é sugado pelo compressor, aumentando sua pressão e temperatura;
