Questão de Engenharia Elétrica — Motores Trifásicos de Indução — FGV 2023

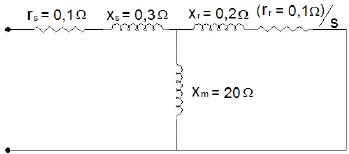

Considere o modelo de um motor de indução, conforme figura a seguir:   Este motor tem, na sua partida, uma corrente elevada, devido ao baixo valor de sua impedância equivalente na partida. A sua impedância equivalente é

1. A$0,1+ j0,3+\frac{(j2,5-5)}{j20,2}$
2. B$0,1+ j0,3+\frac{(j2,0-4)}{0,1+j20,2}$
3. C$0,1+ j0,3+\frac{(j2,0-4)}{0,1+j20,3}$
4. D$0,1+ j0,3+\frac{j2,0}{0,1+j20,2}$
5. E$0,1+ j0,3+\frac{5}{0,1+j20,2}$
