Questão de Engenharia Elétrica — NBR-5444 - Simbologia em Instalações Elétricas Prediais — FGV 2023

Engenharia ElétricaNBR-5444 - Simbologia em Instalações Elétricas Prediais
Código
fg159199
Banca
FGV
Órgão
ALEMA
Ano
2023
Cargo
TecGes Admin ( )

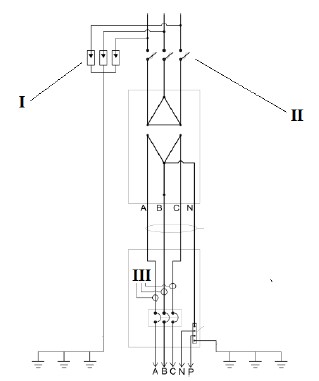

A figura a seguir apresenta um diagrama unifilar de uma subestação.



Imagem associada para resolução da questão



Os equipamentos indicados por I, II e III são, respectivamente,

  1. Apara-raios, chave fusível e transformadores de corrente.
  2. Bpara-raios, chave faca e transformadores de corrente.
  3. Cpara-raios, chave faca e transformadores de potencial.
  4. Dmufla, chave fusível e transformadores de corrente.
  5. Emufla, chave fusível e transformadores de potencial.
Revelar gabarito e comentário

GabaritoA — para-raios, chave fusível e transformadores de corrente.
