Questão de Engenharia Elétrica — Dimensionamento de Condutores Elétricos — FGV 2023
Engenharia ElétricaDimensionamento de Condutores Elétricos
- Código
- fg159219
- Banca
- FGV
- Órgão
- TJ SE
- Ano
- 2023
- Cargo
- AJ ( )

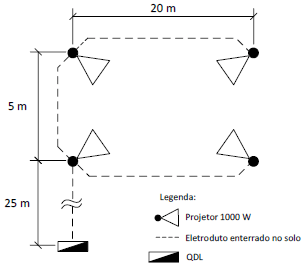

Figura: Esquemático do projeto
Tabela: Soma das potências em watts × distância em metros V = 220 volts (dois condutores)
| mm2 | Queda de tensão (4%) |
| 1,5 | 84216 |
| 2,5 | 140360 |
| 4 | 224576 |
| 6 | 336864 |
| 10 | 561440 |
A figura acima apresenta um esquemático de um projeto de iluminação do pátio de uma empresa hipotética, composto por projetores de 1000 W, alimentados por um circuito bifásico com tensão de 220 V.
Considerando uma queda de tensão de 4% até o quadro de distribuição de luz (QDL), empregando os dados acima e utilizando o critério da máxima queda de tensão admissível, a seção do condutor do circuito, em mm2, é:
- A1,5;
- B2,5;
- C4;
- D6;
- E10.
