Questão de Engenharia Mecânica — Estática — FGV 2023

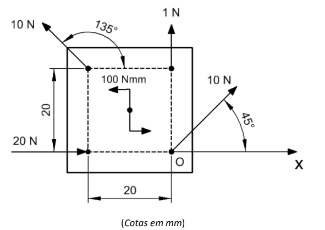

A figura a seguir apresenta uma placa sob a ação de quatro forças e um conjugado.   Tomando como referência o ponto O e considerando $\sqrt{2}$ = 1,4, a linha de ação da resultante desses esforços intercepta o eixo x a uma distância, em relação ao ponto O, de, aproximadamente,

1. A3,3mm.
2. B4,7mm.
3. C5,3mm.
4. D6,7mm.
