Questão de Física — Cinemática Vetorial, Composição de Movimentos e Lançamento Não Vertical — FGV 2023

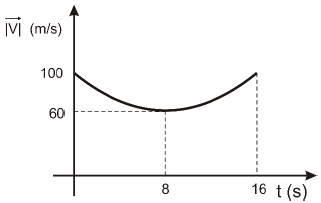

Um projétil é disparado obliquamente do solo horizontal. A figura representa, em gráfico cartesiano, a variação do módulo de sua velocidade em função do tempo, entre o instante do disparo e o instante em que retorna ao solo, supondo a resistência do ar desprezível. O alcance do projétil nesse disparo é igual a

1. A480m.
2. B600m.
3. C800m.
4. D960m.
5. E1600m.
