Questão de Gestão de Projetos (PMBOK) — Diagrama de Redes, PERT, CPM e MDP — FGV 2023
Gestão de Projetos (PMBOK)Diagrama de Redes, PERT, CPM e MDP
- Código
- fg159501
- Banca
- FGV
- Órgão
- CGE SC
- Ano
- 2023
- Cargo
- Aud Est ( )

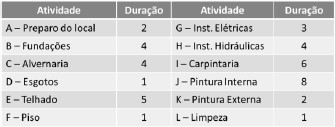

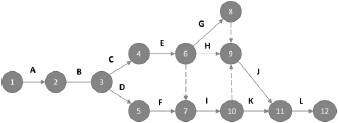

Avalie a rede PERT mostrada na figura a seguir, em que os arcos com traço contínuo indicam as atividades e os círculos indicam os estágios em que uma obra se encontra. Os arcos pontilhados mostram relações de dependência entre os estágios. A tabela a seguir descreve as atividades e o tempo previsto para realizá-las. Fonte: adaptado de https://www.guiadaengenharia.com/diagramas-redes-elementos/ Considerando que todas as demais atividades irão durar o tempo previsto, o máximo atraso que a atividade F (execução de piso) pode sofrer sem comprometer o prazo para término da obra, em unidades de tempo, é de
- A5.
- B6.
- C7.
- D8.
- E9.
