Questão de Redes de Computadores — Cabeamento e Meios de Transmissão — FGV 2023

Cabeamento e Meios de Transmissão: Escolha do Padrão Ethernet

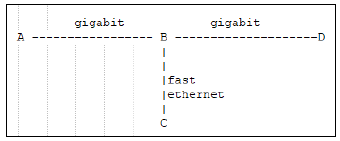

Gabarito: letra A. Para o segmento AB (3000 m de fibra óptica), o padrão correto é o 1000BASE-LX, que opera em fibra monomodo e alcança até 5 km; para o segmento BD (25 m de par trançado STP), o 1000BASE-CX, que usa cabo de cobre blindado (STP) para distâncias curtas; e para o segmento BC (50 m de UTP Cat 5), o 100BASE-TX, que opera em duas duplas de fios do UTP Cat 5. A questão exige conhecer o alcance e o meio físico de cada padrão Ethernet.

A escolha do padrão Ethernet depende diretamente do meio físico e da distância a ser percorrida. O segmento AB, com 3000 metros de fibra óptica, exige um padrão que opere em fibra monomodo, pois a fibra multimodo não alcança essa distância. O 1000BASE-LX é o padrão Gigabit Ethernet projetado para fibra monomodo, com alcance de até 5 km, sendo a escolha correta. Já o 1000BASE-SX, que aparece nas alternativas C, D e E, opera em fibra multimodo e tem alcance máximo de 550 metros, insuficiente para 3000 metros.

O segmento BD, com 25 metros de par trançado blindado (STP), é uma distância curta, típica de conexões entre equipamentos em um mesmo rack ou sala. O 1000BASE-CX é o padrão Gigabit Ethernet que utiliza cabo de cobre blindado (STP) com conectores especiais, projetado exatamente para distâncias curtas de até 25 metros. As alternativas que usam 1000BASE-T (B e C) estão incorretas, pois esse padrão opera em UTP Cat 5e ou superior, não em STP, e tem alcance de 100 metros.

O segmento BC, com 50 metros de UTP Cat 5, é uma distância típica de cabeamento horizontal. O 100BASE-TX é o padrão Fast Ethernet que opera em duas duplas de fios do UTP Cat 5, com alcance de 100 metros, sendo a escolha correta. O 100BASE-T4 (alternativas B e D) é um padrão antigo que usa quatro duplas de fios e foi projetado para Cat 3, sendo inadequado para Cat 5. O 100BASE-FX (alternativas D e E) opera em fibra óptica, não em UTP.

A pegadinha da questão está em associar corretamente cada padrão ao meio físico e à distância. O candidato que confunde 1000BASE-LX com 1000BASE-SX erra o segmento AB, pois o SX não alcança 3000 metros. Da mesma forma, quem confunde 1000BASE-CX com 1000BASE-T erra o segmento BD, pois o T não opera em STP. E quem confunde 100BASE-TX com 100BASE-T4 erra o segmento BC, pois o T4 não é adequado para Cat 5. A tabela a seguir resume as características de cada padrão:

Guarde a relação entre o padrão e o meio físico: é exatamente nela que as alternativas se dividem. Cada segmento da questão exige um padrão específico, e a banca explora a confusão entre padrões que usam meios diferentes.

Alternativa A — ✅ Correta ⟵ GABARITO

A alternativa A apresenta a sequência 1000BASE-LX, 1000BASE-CX, 100BASE-TX, que corresponde corretamente aos segmentos AB, BD e BC, respectivamente. O 1000BASE-LX é o padrão Gigabit Ethernet para fibra monomodo, com alcance de até 5 km, adequado para os 3000 metros do segmento AB. O 1000BASE-CX é o padrão Gigabit Ethernet para cabo STP, com alcance de até 25 metros, exatamente a distância do segmento BD. O 100BASE-TX é o padrão Fast Ethernet para UTP Cat 5, com alcance de 100 metros, adequado para os 50 metros do segmento BC. A alternativa está correta porque cada padrão é compatível com o meio físico e a distância especificados.

Alternativa B — ❌ Incorreta

A alternativa B apresenta a sequência 1000BASE-LX, 1000BASE-T, 100BASE-T4. O erro está no segmento BD: o 1000BASE-T opera em UTP Cat 5e ou superior, não em STP, e tem alcance de 100 metros, enquanto o segmento BD especifica 25 metros de STP. O padrão correto para STP em distâncias curtas é o 1000BASE-CX. Além disso, o 100BASE-T4 é um padrão antigo para UTP Cat 3, não adequado para Cat 5, que é o cabo do segmento BC. O padrão correto para Cat 5 é o 100BASE-TX.

Alternativa C — ❌ Incorreta

A alternativa C apresenta a sequência 1000BASE-SX, 1000BASE-T, 100BASE-TX. O erro está no segmento AB: o 1000BASE-SX opera em fibra multimodo, com alcance máximo de 550 metros, insuficiente para os 3000 metros do segmento AB. O padrão correto para fibra monomodo e longas distâncias é o 1000BASE-LX. Além disso, o 1000BASE-T não é adequado para o segmento BD, que especifica STP, pois o T opera em UTP.

Alternativa D — ❌ Incorreta

A alternativa D apresenta a sequência 1000BASE-SX, 100BASE-FX, 100BASE-T4. O erro está no segmento AB: o 1000BASE-SX não alcança 3000 metros, pois opera em fibra multimodo com alcance máximo de 550 metros. O padrão correto é o 1000BASE-LX. No segmento BD, o 100BASE-FX opera em fibra óptica, não em STP, sendo inadequado para os 25 metros de par trançado blindado. O padrão correto é o 1000BASE-CX. No segmento BC, o 100BASE-T4 é um padrão para Cat 3, não para Cat 5, que é o cabo especificado. O padrão correto é o 100BASE-TX.

Alternativa E — ❌ Incorreta

A alternativa E apresenta a sequência 1000BASE-SX, 100BASE-FX, 100BASE-TX. O erro está no segmento AB: o 1000BASE-SX não alcança 3000 metros, pois opera em fibra multimodo com alcance máximo de 550 metros. O padrão correto é o 1000BASE-LX. No segmento BD, o 100BASE-FX opera em fibra óptica, não em STP, sendo inadequado para os 25 metros de par trançado blindado. O padrão correto é o 1000BASE-CX. O segmento BC está correto com o 100BASE-TX, mas a alternativa falha nos dois primeiros segmentos.

Gabarito: letra A
