Questão de Engenharia Civil — Mecânica dos Fluidos (Hidroestática, Hidrodinâmica, Regime de Escoamento) — FGV 2024

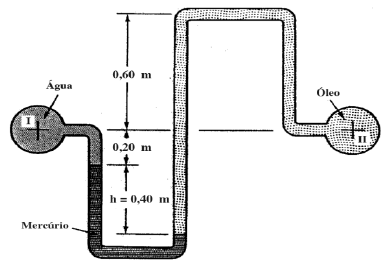

A figura mostra um manômetro diferencial de mercúrio instalado entre uma tubulação de água e uma tubulação de óleo. Nesse instante em que o manômetro marca a altura h de 0,40 m, no ponto I (tubo de água) há um vácuo de pressão de 30 mm de coluna de mercúrio.   Considere os pesos específicos:   \gamma_{Hg} \, = \, 130 \, kN/m^3; \,\, \gamma_{óleo} \, = \, 9 \, kN/m^3; \,\, e \,\, \gamma_{água} \, = \, 10 \,\, kN/m^3.   A pressão na tubulação de óleo, no ponto II, é de:

1. A27,2 kPa;
2. B33,4 kPa;
3. C44,7 kPa;
4. D52,5 kPa;
5. E63,6 kPa.
