Questão de Engenharia Civil — Treliças — FGV 2024
Engenharia CivilTreliças
- Código
- fg162701
- Banca
- FGV
- Órgão
- CM Fortaleza
- Ano
- 2024
- Cargo
- ANL (CM Fortal)

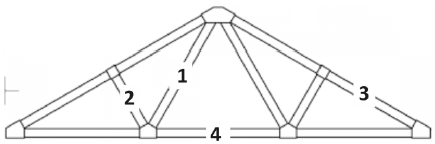

A figura a seguir apresenta um tipo de treliça bastante usado na construção de tesouras de telhados com pequenos vãos.
(Adaptada de https://www.engineme.org/blog/ tipos-mais-usados-de-trelica)
Considerando que essa treliça está submetida apenas ao seu próprio peso, as barras tracionadas, entre as indicadas pelos números de 1 a 4, são apenas as barras
- A1 e 2.
- B1 e 4.
- C2 e 3.
- D2 e 4.
- E1, 3 e 4.
