Questão de Engenharia Civil — Estudos Geotécnicos (Adensamento, Compactação, Tensões e Deformações) — FGV 2024

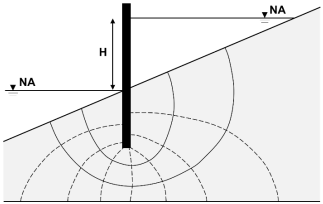

Em certo local foi implantada uma linha de estacas-prancha ao longo de grande comprimento, de modo que o nível d’água (NA) nos dois lados da linha de estacas ficou com um desnível (H) de 4 metros. A figura abaixo mostra uma seção transversal dessa situação, na qual se encontra traçada a rede de fluxo estabelecida no solo de fundação. Considerando que o nível d’água em ambos os lados é mantido constante e que a condutividade hidráulica do solo é de 3,33 x 10-6 m/s, a vazão que percola por baixo cortina, por metro de comprimento, é de:

1. A12 litros por hora;
2. B18 litros por hora;
3. C24 litros por hora;
4. D30 litros por hora;
5. E36 litros por hora.
