Questão de Engenharia Civil — Pórticos, Quadros e Arcos — FGV 2024

Engenharia CivilPórticos, Quadros e Arcos
Código
fg162812
Banca
FGV
Órgão
TRF 1
Ano
2024
Cargo
AJ ( ª Região)

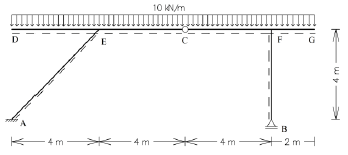

Considere a figura a seguir. Os momentos fletores máximos positivo e negativo da estrutura representada na figura acima, quando submetida ao carregamento indicado, serão, respectivamente, de:Imagem associada para resolução da questão
  1. A10 kN.m e -140 kN.m;
  2. B10 kN.m e -440 kN.m;
  3. C11,25 kN.m e -140 kN.m;
  4. D11,25 kN.m e -440 kN.m;
  5. E440 kN.m e -140 kN.m.
Revelar gabarito e comentário

GabaritoD — 11,25 kN.m e -440 kN.m;

Link permanente: /questoes/fg162812
