Questão de Engenharia Civil — Treliças — FGV 2024

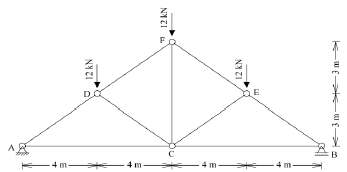

Considere a figura a seguir. Os máximos esforços normais positivo e negativo da treliça representada na figura acima, quando submetida ao carregamento indicado, serão, respectivamente, de:

1. A20 kN e -10 kN;
2. B24 kN e -30 kN;
3. C24 kN e -36 kN;
4. D36 kN e -20 kN;
5. E36 kN e -24 kN.
