Questão de Engenharia Elétrica — Álgebra Booleana e Circuitos Lógicos — FGV 2024
Engenharia ElétricaÁlgebra Booleana e Circuitos Lógicos
- Código
- fg162878
- Banca
- FGV
- Órgão
- ALETO
- Ano
- 2024
- Cargo
- Ana Leg ( )

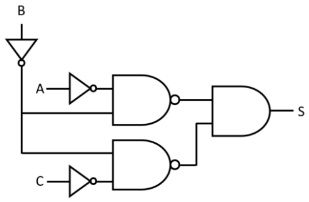

O circuito digital a seguir possui três entradas digitais A, B e C e uma saída S. Ele é composto de três portas inversoras, uma porta E e duas portas NÃO E.
A operação Booleana realizada pelo circuito é corretamente descrita como
- AS = AB + C
- BS = A + B + C.
- CS = ABC.
- DS = A + BC
- ES = AC + B.
