Questão de Engenharia Elétrica — Antenas e Linhas de Transmissão — FGV 2024

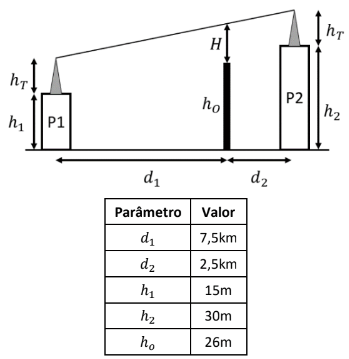

Deseja-se estabelecer um enlace de micro-ondas na frequência de 10 GHz em visibilidade entre dois prédios P1 e P2. Duas torres idênticas serão instaladas no topo dos prédios de tal forma que as antenas sejam posicionadas a uma altura h_T acima do topo dos prédios.   Na visada do enlace existe um obstáculo do tipo gume-de-faca com altura h_o e distante d_2 de P2. Sabe-se que um enlace é considerado em visibilidade quando a distância vertical (H) entre a linha de visada e o obstáculo é maior do que 60% do raio da primeira zona de Fresnel $R =\sqrt{ { \large \lambda d_1d_2 \over d_1 + d_2}}$ na posição do obstáculo, onde λ é o comprimento de onda. Na condição de Terra plana, o valor de h_T é igual a

1. A1,5m.
2. B4,25m.
3. C4,5m.
4. D33,5m.
5. E44,75m.
