Questão de Engenharia Elétrica — Retificadores de Meia Onda e Onda Completa (Carga Resistiva) — FGV 2024
Engenharia ElétricaRetificadores de Meia Onda e Onda Completa (Carga Resistiva)
- Código
- fg163028
- Banca
- FGV
- Órgão
- INPE
- Ano
- 2024
- Cargo
- Tecno P1 ( )

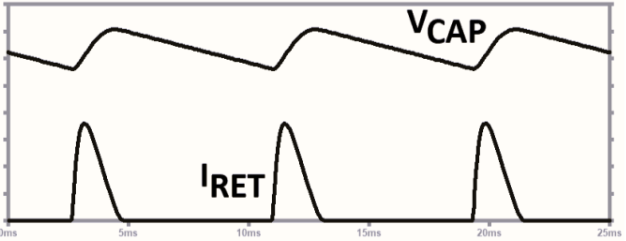

Na saída de um retificador de onda completa alimentado por um sinal senoidal de 60Hz foi inserido um capacitor de filtro e uma carga que consome corrente constante. A forma de onda de tensão no capacitor (VCAP) e a corrente de saída do retificador (IRET) podem ser vistas na figura abaixo. Sobre esse circuito é correto afirmar que:
- ASe o valor da capacitância for diminuído, a ondulação da tensão no capacitor (tensão de ripple) irá diminuir e a duração dos pulsos de corrente irá aumentar.
- BSe o valor da capacitância for diminuído, a ondulação da tensão no capacitor (tensão de ripple) e a amplitude dos picos de corrente irão aumentar.
- CSe o valor da capacitância for aumentado, a duração e a amplitude dos pulsos de corrente irão aumentar.
- DSe o valor da capacitância for aumentado, a ondulação da tensão no capacitor (tensão de ripple) irá diminuir e a amplitude dos picos de corrente irá aumentar.
- ESe o valor da capacitância for aumentado, a ondulação da tensão no capacitor (tensão de ripple) irá diminuir e a duração dos picos de corrente irá aumentar.
