Questão de Engenharia Elétrica — Transistor Junção Bipolar (TJB) — FGV 2024

Engenharia ElétricaTransistor Junção Bipolar (TJB)
Código
fg163035
Banca
FGV
Órgão
INPE
Ano
2024
Cargo
Tecno P1 ( )

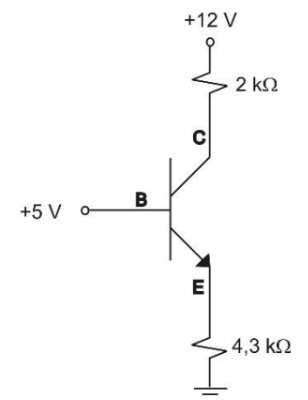

O circuito da figura a seguir é composto por um transistor bipolar e dois resistores.   O valor aproximado de VCB, em volts, éImagem associada para resolução da questão
  1. A5,0.
  2. B7,0.
  3. C4,3.
  4. D5,7.
  5. E10.
Revelar gabarito e comentário

GabaritoA — 5,0.
