Questão de Engenharia Elétrica — Portas Lógicas Básicas, Famílias Lógicas e Circuitos Integrados — FGV 2024

Engenharia ElétricaPortas Lógicas Básicas, Famílias Lógicas e Circuitos Integrados
Código
fg163037
Banca
FGV
Órgão
INPE
Ano
2024
Cargo
Tecno P1 ( )

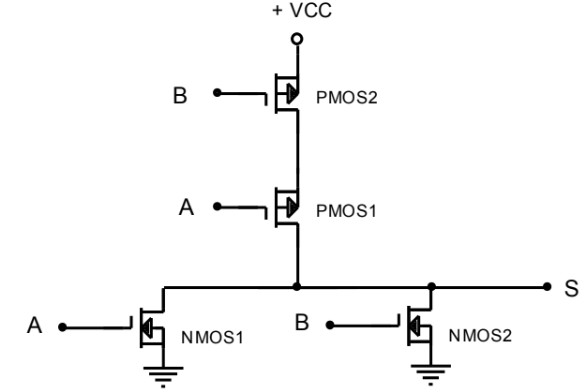

O circuito da figura acima é composto por 4 transistores MOS e implementa uma porta lógica do tipoImagem associada para resolução da questão
  1. AXOR.
  2. BNAND.
  3. COR.
  4. DAND.
  5. ENOR.
Revelar gabarito e comentário

GabaritoE — NOR.

Link permanente: /questoes/fg163037
