Questão de Engenharia Mecânica — Eletrotécnica e Eletrônica Básica — FGV 2024

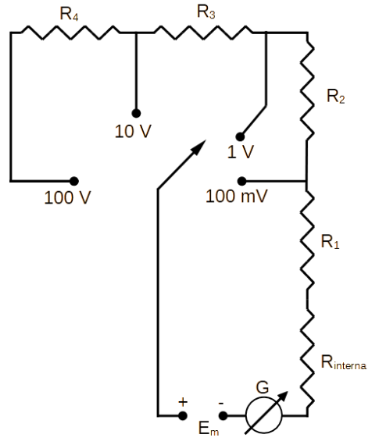

Um determinado multímetro analógico possui a configuração mostrada abaixo, na qual um galvanômetro é montado em série com quatro resistências.   Sabendo-se que o galvanômetro possui uma corrente de fundo de escala de 1mA e resistência interna de 10\Omega, calcule o valor dos resistores R1, R2, R3 e R4 para as escalas de 100mV, 1V, 10V e 100V, são, respectivamente.

1. AR1= 90\Omega, R2 = 900\Omega, R3 = 9000\Omega e R4 = 90000\Omega
2. BR1= 180\Omega, R2 = 1800\Omega, R3 = 18000\Omega e R4 = 180000\Omega
3. CR1= 90\Omega, R2 = 990\Omega, R3 = 9900\Omega e R4 = 99000\Omega
4. DR1= 50\Omega, R2 = 500\Omega, R3 = 5000\Omega e R4 = 50000\Omega
5. ER1= 150\Omega, R2 = 1500\Omega, R3 = 15000\Omega e R4 = 150000\Omega
